电缆导体杆材和拉线的技术知识

电缆导体杆材和拉线的技术知识

对金属杆材施加拉力,使之通过模孔,以获得模孔尺寸形状相同的制品的塑性加工方法标拉线或线材拉制。

1裸电线与控制圆铜线的要点

（1）凡调换出现模及调换规格,应仔细地测量线径和观看线材表面质量；

（2）成盘线要排线整齐,张力均匀,排险开档是否适当；

（3）润滑液含油脂量应符合规定要求；

（4）成盘铜线中间断头的处理要求,对可以焊接的,一定要求平整；

（5）每盘线的装盘量,其盘边距离应按规定要求；

（6）经常检查线径,即时换模。

2拉制圆铝线的要点

（1）铝杆表面不允许有水分；

（2）拉制铝线要有专用铝线模；

（3）拉制铝线的润滑剂为专用的；

（4）铝线表面不应有油污；

（5）拉线配模应接配模工艺卡进行。

3拉线模的种类

（1）钨模；

（2）聚晶模；

（3）钻石模。

4拉线的配模原则与方法

（1）采用最少的拉伸道次,每道拉伸充分利用金属的塑性；

（2）达到最少的断线次数,提高拉伸完全系数；

（3）得到精确的需要尺寸,使金属完成塑性变形；

（4）得到所需的机械及电气性能。

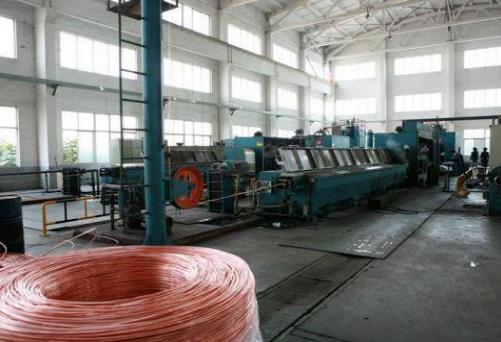

5拉伸设备

主要分为滑动式拉丝机或非滑动式拉丝机。

拉丝机的发展趋势是高速度、高效率、连续化和多头化。

连续化是指拉线同退火、镀锡挤塑:漆包等工艺实现连续化生产。多头化是指多根进线,接着进行绞制。

6线材的退火

在金属材料拉伸过程中,材料发生了变形,其本质是金属的金相结构变紧,因此造成加工硬化,不利于进一步加工,电阻也变化需要将金属材料在一定温度下加热,使金属的金相结构在一定温度下重新排列,成为再结晶。

现在常用的为连续退火和电炉退火。

连续退火应注意:

（1）线材的张力适当；

（2）线材的接触轮允许上下抖动；

（3）退火电压和电流应恒定。
